適用業種:	製造工場,建設工事	販売形態:	新しい製品 2020
状態:	新しい	溶接プロセス:	軌道溶接
材料:	鉄鋼	溶接トーチ:	Tigのトーチ
タイプ:	軌道溶接機	冷却方法:	水冷却
管の形状:	丸い	制御システム:	PLC
重量:	16	溶接速度:	1-10のrpm
ショールームの場所:	なし	直径範囲:	2~48インチ

適用業種:	製造工場,建設工事
販売形態:	新しい製品 2020
状態:	新しい
溶接プロセス:	軌道溶接
材料:	鉄鋼
溶接トーチ:	Tigのトーチ
タイプ:	軌道溶接機
冷却方法:	水冷却
管の形状:	丸い
制御システム:	PLC
重量:	16
溶接速度:	1-10のrpm
ショールームの場所:	なし
直径範囲:	2~48インチ

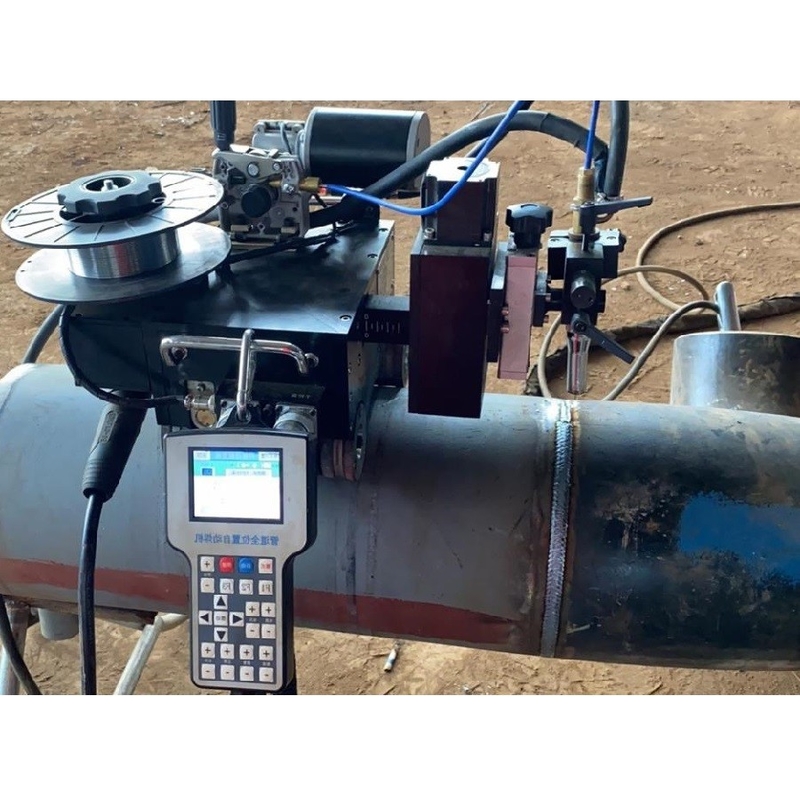

大型パイプライン軌道溶接機,PLC制御

BH-PAW-150パイプラインのオールポジション自動溶接機は,レールタイプとトラックレスタイプに分かれています.トラックレスタイプは,パイプラインの磁気吸収を採用します.溶接中に溶接経路に沿って自動的に爬行.設置,使用,分解は迅速かつ便利に完了できます.レールタイプは主に不?? 鋼または非磁気吸着管を溶接するために使用されます.溶接に応じてトラック仕様をカスタマイズする必要があります;

石油,石油化学,化学,熱,ガス,海洋工学,都市パイプラインは,すべての位置に自動溶接溶融の高効率と低コストの溶融極性ガスシールド溶接の溶接プロセス,すべてのポジションの自動溶接の道を歩むため,溶接キャリッジ,溶融極性ガスシールド溶接など

オールポジションの溶接機は,主に軽量でポータブルな設計で特徴付けられ,特に建設現場の自動管の溶接に適しています.高速の溶接速度,高生産効率,良質の溶接機械特性,低労働密度など

理論上,厚い管は,多層多相溶接を使用することができる, 溶接厚さ制限なし,溶接など:パイプ - 溶接パイプ,パイプ,肘,ティ.

パイプ直径	≥Φ150mm
構造様式	マグネティック・トラックレス (磁気吸着できない溶接用材料)
トロリードライブ	恒常トルクモーター + ワームギアとワームドライブ
トロリーの歩行速度調節モード	LCD画面設定 + ソフトボタンの調整
移動速度	290mm/min
溶接速度	50-290mm/min ステップレス速度調節
スイングドライブ	ステップモーター + 惑星減速機 + 線形スライドレール
スイング軌跡	溶接の要件に従って設定
スイング調整モード	LCD画面設定 + ソフトボタンの調整
ストロークを調整するために左と右にスイング	78mm
スイング範囲	0.5mm
マックス・スイング	30mm
スイング周波数	20~60回/分
滞在期間 (左,右)	0~3秒
スイング・フィニッシュ・チューニング・オフセット・エクビレント	0.1~0.5mm 調節可能
溶接銃上下調節ストローク	128mm
上下電動調節	58mm
手動で上下調節	70m
トラックの重量	26kg
トロッキの動力	120W
ドライブ電源	AC 24V

作業部件に塗装する
適した材料	炭素鋼,不?? 鋼,合金鋼,低温鋼など,非磁気材料は,電車線を装備する必要があります.
厚さ	3〜30mm
直径	≥150 mm
適用されるワイヤ	固形ワイヤまたは流体コアワイヤ,溶接ワイヤ直径 Φ1.01.6mm
適用される位置	パイプラインの完全な位置の溶接,詰め込みと蓋を含む.アルゴンの弧溶接が必要な場合は,手動で行う.
適用用溶接関節	パイプ - 溶接パイプ,パイプ,肘,ティ
適用される条件	すべての種類の長距離パイプラインの溶接関節,熱管の溶接関節埋葬パイプまたはプロセスパイプの溶接関節,屋内でも屋外でも安全に使用できます
応用環境
場所	室内・室外
環境温度	-20°Cから45°C
環境湿度	20-90% (露なし)
シールドガス	CO2 または 80% Ar+20% CO2 混合物
溶接の質
溶接形状の外観,孔隙がないこと,スラッグの含有,不完全な融合,その他の現象
圧力試験,衝撃試験,拉伸試験,屈曲試験および他の機械性能の要件を満たすために
溶接プロセス
CO2またはArとCO2混合ガスで遮断された溶接,固形ワイヤまたは流体コア付きワイヤの溶接
