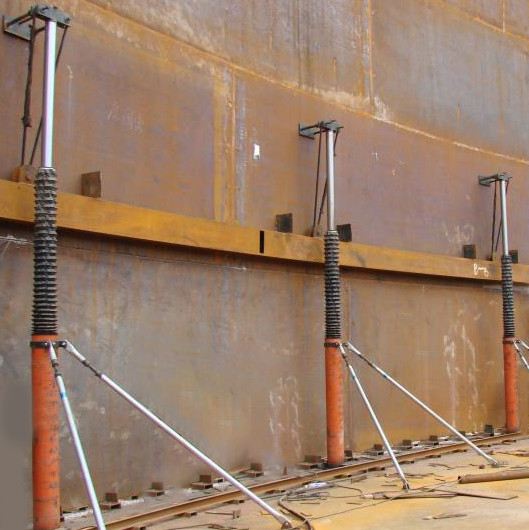

タンク建設のための高度な水力ジャックシステム

現在、大型貯蔵タンクの建設方法には、油圧ジャッキ、中央柱、フローティング、前方積み込み、機械ジャッキの6種類があります。油圧ジャッキシステムは最も広く使用されており、適応性が高く、理論的にはあらゆるサイズのタンクに適用できます。操作制御は簡単で、信頼性が高く、脅威が少ないため、ますます多くの人に採用されています。油圧ジャッキは、油圧ジャッキシステムの重要な部分です。

以下はコンテンツリストです。

• 油圧ジャッキの製品コンポーネントは何ですか？

• 油圧ジャッキの特徴と用途は何ですか？

• 油圧ジャッキの建設手順は何ですか？

油圧ジャッキの製品コンポーネントは何ですか？

1つのモジュールには以下が含まれます

• 1セット x パワーポンプステーション：油圧電源、モーター出力4KW、定格流量は約15l/min。

• 5セット x ジャッキシリンダー：定格25トン（18トン、100％）（油圧ジャッキ装置コンポーネント—スチールケーブル、サポートデバイス、プルロッドなどを含む）

• 5セット x オイルホースシステム：1つのタンク建設には1つのジャッキ制御システムが必要です。各ジャッキ制御システムには以下が含まれます。

• 1セット x 電気制御および操作パネル：

各セットには以下が含まれます。

• 1つの集中PLC操作制御ボックス、

• 1つの電源キャビネット（集中プッシュボタンと自動PLC制御システムまたはシングルセットハンドル操作制御付き）

油圧ジャッキの特徴と用途は何ですか？

• 用途

1.油圧ジャッキは、主にタンクの垂直方向のトップからボトムへの建設に使用されます。

2.また、メガワークピースのジャッキアップまたはリフティングにも使用できます。

• 特徴

1.油圧ジャッキシステムは、油圧ポンプステーション、シリンダー、スチールワイヤー、ストロークで構成されています。設置と操作が簡単です。

2.油圧ジャッキシステムは、PLC中央制御を利用してリフトを処理します。各パワーパックには、同時にリフティングの精度を保証するための補助バランスデバイスが装備されています。

3.油圧ジャッキポンプステーションには、手動制御と中央制御の2つの操作モデルがあります。シリンダーは、個別に持ち上げたり、他のいくつかとともに1つのグループとして持ち上げたりするように調整でき、複数のグループを統合して、より高い精度とより優れた溶接効果を実現することもできます。

4.すべてのシリンダーには安全弁が付いています。電源オフ、高圧ホースの破損、破裂の場合でも、シリンダー/タンクの落下を自動的にロックできます。

5.シリンダーには、従来の複数のホースで発生する可能性のあるオイル漏れを防ぐための高圧ホースが1本あります。シリンダーは自重で元の状態に戻ります。

6.油圧シリンダーのストロークは1475mmで、2500プレートの各環状シェルの一段階リフトに対応できます。時間の無駄を大幅に削減します。

7.油圧シリンダーの基本高さは2050mmで、自動周溶接機と組み合わせて内周シーム溶接を行うことができます。

8.モジュール構成、油圧ジャッキの数量は、タンクのサイズと重量に応じて調整できます

9.高効率、各リフティングまたは落下には約15分しかかかりません。

10.当社のタンク溶接機と連携して、人件費を大幅に削減し、建設時間を短縮できます。通常、1台の水平シーム溶接機は6〜10人の熟練溶接工に対応できます。垂直シーム溶接機は、約20〜30人の熟練溶接工に対応でき、突合せ/フィレット溶接トラクターは6〜15人の熟練溶接工に対応できます。

油圧ジャッキの建設手順は何ですか？

以下の短い説明は、作業手順の概要を示しています。必要に応じて、特定の詳細を修正できます。

1.タンク底部–プレートは、準備された基礎に配置され、一緒に溶接されます。

2.屋根の梁または格子構造が組み立てられ、最終的にシェルリングの上部リムに接合されます。

3.油圧ジャッキシステムがタンクに設置されます。2番目のシェルリング（トップリングの隣）のプレートは、最初のプレートの外側に配置されます。

4.完成したタンク部分（屋根とトップシェルリング）は、2番目のリングのプレートを所定の位置に移動し、屋根のシートを完成させることができる高さまで油圧で持ち上げられます。

5.2番目のシェルリングのプレートは正確に配置され、最初のリングの下端に溶接されます。

6.3番目のシェルリングのプレートは、2番目のシェルリングの外側に配置されます。

7.完成したタンク部分（屋根と2つの最上部のシェルリング）が持ち上げられます。

8.上記の操作サイクルが、最後の（底部）シェルリングが完成するまで繰り返されます。

9.タンク全体が底板まで下げられ、これに溶接されます。

10.リフティング装置が解体されます。

油圧ジャッキは主に大型タンクの建設に使用されます。WINCOO ENGINEERING CO.,LTDは、世界中のタンク請負業者にタンク油圧ジャッキ装置を供給しています。
