13000KG 重量製造工場のためのすべての水力パイプレイヤー発電所

製品詳細

起源の場所: 江苏,中国

ブランド名: WINCOO

支払いと送料の条件

価格: $136,800.00/sets 1-99 sets

最良の価格を入手する

製品詳細

製品説明

ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                全水力パイプレイヤー発電所, 13000KG パイプレイヤー発電所, 水道管路建設の全額支払業者


状態:	新しい	保証:	1 年
適用業種:	製造工場,建設工事	重量 (KG):	13000
展示室の場所:	ない	ビデオ出勤検査:	提供
機械試験報告書:	提供	販売形態:	新しい製品 2022
主要部品の保証:	1 年	コアコンポーネント:	エンジン,ギアボックス,モーター,ポンプ
独特の販売ポイント:	高い運用効率	製品名:	ペイウェルダー
適用する:	溶接の場所	アフターサービス提供:	ビデオサポート
キーワード:	溶接トラクター

状態:	新しい
保証:	1 年
適用業種:	製造工場,建設工事
重量 (KG):	13000
展示室の場所:	ない
ビデオ出勤検査:	提供
機械試験報告書:	提供
販売形態:	新しい製品 2022
主要部品の保証:	1 年
コアコンポーネント:	エンジン,ギアボックス,モーター,ポンプ
独特の販売ポイント:	高い運用効率
製品名:	ペイウェルダー
適用する:	溶接の場所
アフターサービス提供:	ビデオサポート
キーワード:	溶接トラクター

13000KG 重量製造工場のためのすべての水力パイプレイヤー発電所

WINCOO ENGINEERING CO.,LTD

Wincoo Engineering Co., Ltd (WINCOO) は、パイプ製造、タンク建設、パイプライン建設、産業生産ライン、クリーンエネルギープロジェクト、その他の産業分野において、お客様、製造業者、EPC/C企業に最適なソリューション/機器を提供することに従事しています。

HGシリーズ溶接トラクターは、ペイ溶接機としても知られ、パイプライン溶接に最適です。強力なパワー、効率的な
トランスミッションと堅牢な下部構造により、過酷な作業条件に適しています。現場で簡単にメンテナンスできるように設計されています。エンジン、発電機、クレーン、油圧ポンプなど、すべてのコンポーネントは、グローバルなアシスタンスネットワークを持つトップサプライヤーから選択されています。さらに、現場での最大限の柔軟性と費用対効果を実現するために、HGシリーズ溶接トラクターは、お客様の要件に合わせてカスタマイズできます。

製品の説明

HGシリーズ溶接ワークステーションは、長距離パイプラインの技術開発要件と国内外の類似製品の経験に基づいて、当社が開発したパイプライン溶接装置です。フル油圧駆動歩行技術を採用し、主要コンポーネントには国際的に有名な油圧コンポーネントを使用し、車両の技術性能と信頼性を向上させ、海外の類似製品のレベルに達しています。電気溶接機、エアコンプレッサーなどの機器を搭載できます。

HGシリーズ溶接ワークステーションは、国際的に有名なブランドのディーゼルエンジンを動力源として採用しており、車両搭載型発電システムは160kvaの外部電源供給能力を備えています。発電システムは直接伝送の形式を採用しており、構造がシンプルで、故障点が少なく、体積が小さく、効率が高く、伝送が安定しており、騒音が低く、エネルギー消費が少ないという利点があります。この機械は、フルリジッドシャーシを使用し、溶接ワークステーションの動作特性に従って特別にフル油圧駆動歩行システムを設計しており、オフロード能力が強く、一般の地域道路での走行だけでなく、砂漠、緩い土壌、高原などの環境の悪い地域での大規模な現場エンジニアリング建設作業にも適しています。

機械のカバー部品は、左右のドアの設計を採用しており、日常のメンテナンスに便利です。また、車には、小さな作業工具の保管を容易にするツールボックスも装備されています。

製品の主要コンポーネント

I. エンジン

カミンズ6btaa-5.9-c202 (2200) 4ストローク、ターボチャージャー付き、直接電気始動、水冷ディーゼルエンジン。

エンジンは高い出力予備力、強力なパワー、安定した発電品質、便利なメンテナンスを備えています。標準エンジンは、改良されたエンジン冷却システムと大型水タンク構造により、インドのパイプライン局の高温環境とロシアのエンジニアリングの低温環境に耐えることができます。

標準装備にはエアプレフィルターが装備されており、エアプレフィルターを追加することで、吸気システム内のほこりや不純物の95％を除去でき、エアフィルターエレメントの清掃と交換時間を6〜10倍延長し、エンジンの早期摩耗を減らし、エンジンの耐用年数を延ばし、機器の環境への適応性を向上させることができます。

カミンズエンジンは、性能、耐久性、燃費のために設計されており、G3排出レベルです。幅広い環境適合性：温度-42〜55℃、湿度90％未満。

II. Power発電システム

発電機の動力部はカミンズブランドを採用し、発電機は国際的に有名なブランドのスタンフォード製品を採用しています。

モデル：No. UCI274F

定格出力：160 KVA

防食対策：三防塗装処理

発電機出力：三相四線式

発電システムの機能：

1) 中性点サスペンション設計、ゼロラインは接地されていません。

2) 主発電スイッチには、欠相、過電流、感電を防止する機能があります。

3) 各相分割の回路ブレーカーは、欠相、過電流、感電の場合に備えています。

4) すべてのプラグは防水です。

III. Travelシステム

シャーシは、油圧ショベルシャーシ技術を輸入し、油圧モバイル電源ステーションの需要の作業条件と組み合わせて、特別なシャーシをカスタマイズし、しっかりした構造、強力な運搬能力、優れた安定性、優れたプラットフォーム拡張性を備え、油圧ショベルシャーシの変形が車両開発、運搬能力、貧弱、貧弱な減衰と剛性につながるのを回避します。歩行システムは「四輪と一ベルト」とテンション機構を採用しており、汎用性が高く、交換性が高く、信頼性の高い品質を備えています。標準装備は600mm三リブトラックプレートです。油圧ショベルシャーシの変形による完全油圧モバイル電源ステーションとは異なり、当社が提供する製品には、さらに1組のサポートホイールがあり、各側に7つのサポートホイールがあり、接地長が長くなり、車両の安定性が向上し、特に登坂安定性が確保され、登坂能力が向上し、スムーズで安全な走行が実現します。

最低地上高は560mm、アプローチアングルは35°、デパーチャアングルは38°です。過去の製品に基づいて、エンジンとトランスミッションシステムのメンテナンスのフォーム構造の底部、メンテナンスが便利で、フォームの底部が水深能力が低い結果になり、船のフォーム堆積物やその他の雑貨が排出されないなどの欠陥に影響を与え、機器の耐用年数が短くなるため、当社の製品はフォームの底部を完全に閉じた構造でキャンセルし、8本のビームフレーム構造を採用し、エンジンとトランスミッションなどプラットフォームのほとんどの部品、機器のメンテナンスが便利で、水深能力が強く、最大1100mmの深さです。

油圧伝達技術を採用し、左右のトラックはそれぞれ2つのハンドルで制御され、片側操舵とインシチュ操舵の両方を実現できます。習得しやすく、軽くて柔軟で、安全で信頼性の高い特性を備えています。

ブレーキシステムは成熟しており、ブレーキシステム、車両ブレーキ、パーキングブレーキ、歩行モーターと減速機を一体化し、連動機能を備えており、運転のハンドルを操作し、ブレーキシステムが自動的に持ち上げられ、運転し、ハンドルを中央に戻し、自動ブレーキ、ブレーキシステムはパーキングブレーキを行うことができ、ブレーキシステムの操作が柔軟で、安全で信頼性の高いブレーキを確保します。

フル油圧駆動クローラー下部構造、堅牢な設計、強力なオフロード能力、信頼性の高いブレーキ性能。

IV. Hydraulicシステム

シャーシ油圧システムは、アメリカのダンフォスと斗山のロードセンシング油圧システムを採用しており、成熟した油圧ショベル技術を備えており、クローズド油圧システムに属しています。

クレーンシステムは、ギアポンプ、油圧ウインチ、油圧シリンダー、マルチウェイバルブ、バランスバルブで構成される成熟したオープンバルブ制御油圧システムを採用しています。

当社は、油圧パイプラインの設計と設置において、最適化、垂直および水平パイプライン、ソフトハードカップル、整然とした、合理的で信頼性の高い固定保護設計コンセプトを遵守しており、主要な油圧部品とプラットフォーム上のパイプが一目でわかり、プラットフォームの油圧コンポーネントはカバーを少しボルトで取り外すだけでメンテナンスに便利であるため、車両油圧システムの部品は修理とメンテナンスが容易であり、パイプラインのすべての定格圧力は油圧の1.5倍です。イタリアの専門技術で製造されたManuli油圧ホースとシールは、周囲温度-40℃〜+ 50℃での機器の正常な動作に適しています。

V. リフティングシステム

クレーンの標準構成は、建設車両用の特別なクレーンを採用し、360°連続回転します。クレーンは折りたたみ式ブームクレーンです。最大作業範囲8.5m;最大吊り上げトルク132.3 kn.m;定格吊り上げ荷重：6.3t。ブーム振幅変動形式：油圧シリンダー振幅変動。

PALFINGERクレーン、世界的に有名なブランド、油圧駆動伸縮ブーム、360°回転。（他のブランドも利用可能）

VI. マンマシン

油圧ショベルキャブを採用し、流線型設計、金型プレス成形プロセスを採用しており、全体的に美しく寛大です。キャブのオールガラスフロントガラス、3つの側面の広いスライド式ウィンドウ、左下のコーナーのウィンドウにより、ドライバーの広い視野、外部との便利なコミュニケーション、およびより簡単な運転が保証されます。エアバッグシールは、キャブのすべての可動部に設置されており、キャブの良好な気密性を確保しています。

キャブ全体は油圧ダンピングを採用して振動を低減し、キャブ内の人や物に対する機械全体の振動による損傷を効果的に排除し、オペレーターの快適性を大幅に向上させます。

運転席のドアロックは鋼製で、主に日立や現代などの油圧ショベルの運転席のドアロックに使用されています。材料は主にST12鋼、45＃および10＃鋼です。キャブピンシャフトは35＃鋳鋼製です。

VII. 運搬能力

プラットフォームの運搬能力は9tです。プラットフォームサイズ：5740mm×2800mm。米国製のDC400 / NL23P半自動溶接機（接続電源ケーブル、配線などを含む）およびエアコンプレッサーをモバイル電源ステーションに設置して、サービス条件を満たすことができます。

リアキャビネットの構造設計は合理的で、モジュール式の分割設計コンセプトを採用し、設置スペースと放熱スペースを効果的に拡張します。エンジンと発電機はキャビネットの右側に配置され、左側のスペース全体が2つのオープンエリアに分割されています。溶接機の設置とメンテナンスのために十分な設置と操作スペースが提供されています。

機械全体の振動を低減するために、特別なサポートとショックアブソーバーが提供されています。機械が機器を拾う振動には、高周波と低周波の両方の振動があり、高周波低上昇振動は、振動によって損傷した機器の運搬を防ぐために、振動絶縁が必要であり、ショックアブソーバーに属するパッシブ振動絶縁であり、一部の機器の設置フット強度も低く、2つの要因、パイプライン会社は、電気制御キャビネットや電気溶接機などの機器の運搬のために、特別な取り付けブラケットと専用の接触面積の大きいゴム製ショックアブソーバーをランダムに提供し、下図に示すように、現場建設の要件を満たしていることを確認します。

VIII. 安全装置

安全ロック装置、オペレーターはキャブを離れた後、操作レバーを引き上げることができ、機器は停止状態になり、偶発的な運転を防止します。供給された機器の監視計器には、エンジン水温、油温が高すぎる、油圧が低すぎる、自動停止の保護機能の表示アラーム機能があります。

機器には、必要な電気短絡保護装置、完全な保険、および2レベルの漏れ保護スイッチが装備されており、オペレーターと機器の安全を確保します。

機器の設置は便利で迅速であり、操作時間が短縮され、メンテナンスが簡単です。

1、日常のメンテナンス部品は外部に配置されており、操作が簡単です。

2、メンテナンスフリーの動力伝達部品を採用し、メンテナンス作業量を大幅に削減します。

3、エンジンにはプレフィルターがあり、メンテナンス期間と機器の耐用年数を大幅に延長します。

製品パラメータ

技術パラメータの表
モデル番号	HG85	HG100	HG125	HG160
全体の寸法/L * D * H（mm）	4620 * 2300 * 2930	5150 * 2370 * 2955	5150 * 2370 * 2955	6310 * 3000 * 3300
無負荷時の動作重量	8.8T	10T	10T	13T
クローラー接触地盤比圧	28.5Kpa	28.5Kpa	28.5Kpa	28.5Kpa
登坂能力	≤30度	≤30度	≤30度	≤30度
牽引力	≤91kn	≤91kn	≤91kn	≤91kn
走行速度-低速	0〜2.9km / h	0〜2.9km / h	0〜2.9km / h	0〜3.7km / h
走行速度-高速	0〜4.6km / h	0〜4.6km / h	0〜4.6km / h	0〜6.4km / h
最小地上高	450mm	600mm	600mm	600mm
トラック接地長	2800mm	2760mm	2760mm	3100mm
トラック間隔	1750mm	1770mm	1770mm	2150mm
トラック幅	480mm	570mm	570mm	570m

基本機械データ
モデル番号	HG85	HG100	HG125	HG160
エンジン
モデル番号	カミンズ6B5.9-C130	カミンズ6BTA5.9-C170	カミンズ6BTA5.9-C180	カミンズ6BTA5.9-C205
定格出力	97kw	127kw	132kw	155kw
定格速度	2200rpm	2200rpm	2200rpm	2200rpm
電気システム	24v	24v	24v	24v
スターター	6.6KW / 8.25HP	6.6KW / 8.25HP	6.6KW / 8.25HP	6.6KW / 8.25HP
排気量	5.9L	5.9L	5.9L	5.9L
CENERATOR
モデル番号	スタンフォードUCI224G	スタンフォードUCI274C	スタンフォードUCI274E	スタンフォードUCI274F
定格容量	85KVA	100KVA	125KVA	160KVA
定格電圧	220V / 380V	220V / 380V	220V / 380V	220V / 380V
定格周波数	50Hz	50Hz	50Hz	50Hz
油圧システム
ポンプ出力-最大	220 l /分	220 l /分	220 l /分	220 l /分
使用圧力	29Mpa	29Mpa	29Mpa	29Mpa
クレーンポンプ出力	35 l /分	35 l /分	35 l /分	90 l /分
使用圧力	20Mpa	20Mpa	20Mpa	30Mpa
クレーン
メーカー	PALFINGER	PALFINGER	PALFINGER	PALFINGER
吊り上げ能力	≤3200kgs	≤3200kgs	≤3200kgs	≤5000kgs
到達距離	≤5.6m	≤7.8m	≤7.8m	≤8m
ロータリーフォーム	360度	360度	360度	360度

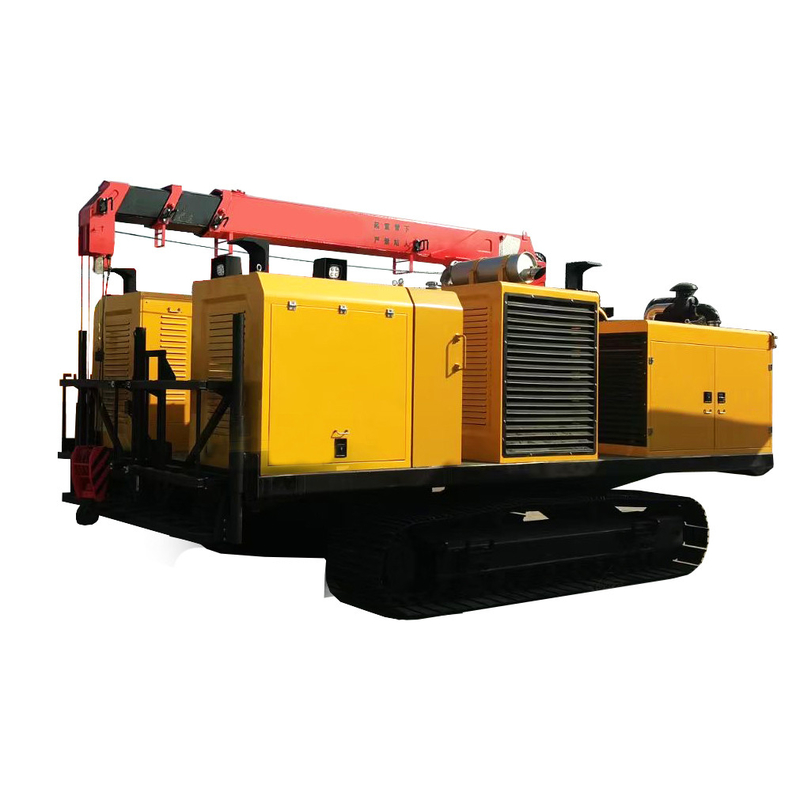

製品写真

Wincoo Engineering Co., Ltd (WINCOO) は、パイプ製造、タンク建設、パイプライン建設、産業生産ライン、クリーンエネルギープロジェクト、その他の産業分野において、お客様、製造業者、EPC/C企業に最適なソリューション/機器を提供することに従事しています。

当社のサービスと強み
プロジェクト入札の段階で、より短いプロジェクト実行時間、より少ないマンアワーコスト、より高い効率の建設/製造方法、およびより良い品質でお客様に貢献するための実行可能なソリューションを提供する能力があります。

お客様の施設/サイトのスペースの利用可能性に基づいて、プロジェクトのスケジュール、品質、コスト、生産性に関する一致する構成を調査/設計し、プロジェクトの要件に従って生産ペースを保証することができます。

プロジェクトの実行をサポートするために、さまざまな消耗品、ツール、機器/機械から特別な商品まで、プロジェクト材料を迅速に供給するための消防士として常に準備ができています。柔軟性を持って、必要な供給リソースを求めるために、中国の調達エージェントとしても喜んで活動します。
