製品詳細
起源の場所: 中国
ブランド名: WINCOO
証明: CE
モデル番号: WHL-III
支払いと送料の条件
最小注文数量: 1セット
価格: USD+800~2900+set
パッケージの詳細: 輸出パッケージ
受渡し時間: 10日
支払条件: L/C,D/P,T/T
供給の能力: 1000セット/月
キーワード: |
持ち運び可能なタンク溶接機 |
販売後サービス: |
海外の機械のサービスに利用可能なエンジニア |
電圧: |
380v/50hz または個別に |
キーワード: |
持ち運び可能なタンク溶接機 |
販売後サービス: |
海外の機械のサービスに利用可能なエンジニア |
電圧: |
380v/50hz または個別に |
直線線線:
ステップ1: 6 M4X12 六角ソケットスクリューを使用して,3 セットの磁石座席をトラックに設置します.磁石ハンドルがラック方向にあることに注意してください.トラックが組み立てられています.もう一つのトラックセットは,端接続プレートに重なり,無期限に使用することができます.
ステップ2: 溶接ロボットのホストをトラックの一端からトラックに設置し,開いた位置にあるウォーキングクラッチに注意してください. クラッチは使用時に閉ざされた位置にあります.

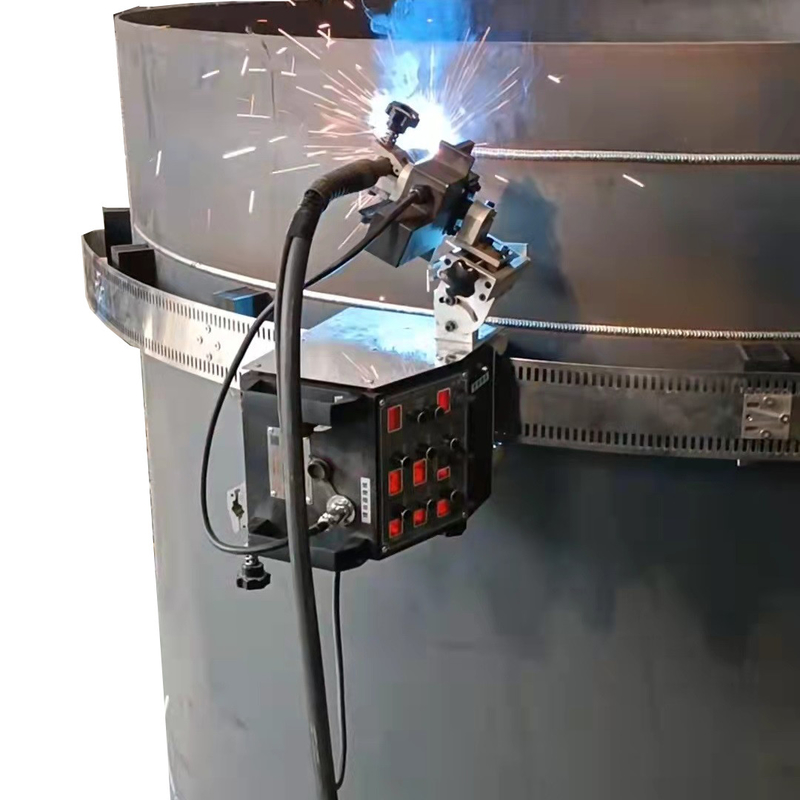

柔らかいレール:
ステップ1: 12 M6X16 平頭ボルトを使って 3 つの磁石セットを 3 つの磁石位置に設置します. 締めます.
2 ステップ:トラッククラッチを解放し,トラックに溶接ロボットを設置し,クラッチを閉じ,ホストはトラックに滑り込むことができます.メインエンジンが正常運転できる.
ステップ3: 3つのM6X16の平板ボルトを次々に3つの磁石アルミブロックに圧縮プレート,超薄の平板パッドと軟いレールを設置し,線路を締め,組み立てます.線路の先端を別のセットで 円盤の下に挿入して 無限の循環を可能にします.
ステップ4:外部補助装置を合理的な高度に調整します.外部補助装置は,溶接中にサポートするために,溶接銃の上に滑っています.効果的に高低の溶接銃を防ぐことができます.
1ランプをクリップに固定して締めなさい.
2. カップにタッチを固定し,それを締め. ここで溶接制御ワイヤ (銃端) をインストールし,それを締め.
3電源箱 (左) に溶接ハンドル制御ケーブル (尾) を設置し,電源箱 (右) にワイヤーフィッダー制御ケーブルを設置し,それを締めます.
4ワイヤーフィッダー制御の 2本のワイヤーを脱いで,元の制御ラインに変換関節を螺旋または溶接し,隔熱テープを貼り付け,電源箱にワイヤフィッダー制御プラグを設置し,変換関節に, 完璧なソリューションです. 電源箱の電源プラグは,使用のためにAC220V 50/60Hz電源に接続されています. 注: ユーザーは自己分散保護に注意してください.
5振動器の制御線をここに設置して 締めなさい
6. ワイヤカードに溶接線を設置し,ワイヤの振動に注意して,十分な混乱スペースを残す,そうでなければワイヤに影響を与え,振動器を損傷します.
7ワイヤーフィッダー制御ラインのプラグと,溶接ハンドルの端にある2つのプレスホールをワイヤーフィッダー (パナソニック) に設置し,それを締めます.
| ポイント | パラメーター | 注記 | |
| 直列車型 | 柔軟なレールタイプ | ||
| 外部電源 | AC 220V 50/60 Hz | 3ホール | |
| 動作電源 | AC 20V | 各ドライバーの使用 | |
| サイズ | 245*520*280cm | 245*520*290cm | 長さ*幅*高さ |
| 体重 | 8.6kg | 10.4kg | メインエンジン |
| 軌道の種類 | 線形運動ガイド | 自律式柔らかいスライドレール | |
| ドライブモード | ギア駆動 | スプロケット駆動 | |
| 溶接速度 | 0~1650mm/min | 最も速い | |
| 最も薄い吸収プレートの厚さ | 3mm | 磁気的に魅力的な金属 | |
| 溶接銃の調節範囲 | 65mm | インチング上下のために | |
| 80mm | インチング左と右の方に | ||
| +60° | スイング角度 | ||
| +25° | 移動角 | ||
| 左を止めて右を止めて | 揺れる形 | ||
| 操作機能 | 0〜100mm/min | 振動速度 | |
| 0-2.5秒 | 左と右の居住時間 | ||
| +14mm | 振動幅 | ||
| +5mm | 補償センター | ||
