高速液圧管の溝機フィールドパイプラインの建設機器

Name: 高速液圧管の溝機 フィールドパイプラインの建設機器
Brand: Wincoo Engineering Co., Ltd.
SKU: HGKシリーズ
Price: 40,800.00 USD
Availability: InStock

製品詳細

起源の場所: 中国

ブランド名: WINCOO

証明: CE

モデル番号: HGKシリーズ

支払いと送料の条件

最小注文数量: 1セット

価格: USD+24800~56800+set

パッケージの詳細: 輸出パッケージ

受渡し時間: 30日

支払条件: L/C,D/P,T/T

供給の能力: 10 SET/MONTH

最良の価格を入手する

製品詳細

製品説明

ハイライト:
                                                                                                                                                                                                                                                High Speed Hydraulic Pipe Groove Machine, Hydraulic Pipe Groove Machine


販売後サービス:	海外で機械の整備に備えられているエンジニア	保証:	1 年
電圧:	380V,110V/220V,220V/240V	条件:	新しい
タイプ:	パイプタイプ	適用する:	パイプ切断&ベーリング機械

販売後サービス:	海外で機械の整備に備えられているエンジニア
保証:	1 年
電圧:	380V,110V/220V,220V/240V
条件:	新しい
タイプ:	パイプタイプ
適用する:	パイプ切断&ベーリング機械

高速液圧管の溝機フィールドパイプラインの建設機器

面向/ベーリング機械は,長距離パイプライン建設のための特殊なパイプ端加工機器です.それは,異なる溶接工芸の要求を満たすために,任意のベーリングを迅速に処理することができます.より高い効率を得るために手動の beveling ではなくまた,内部溶接や完全自動溶接でも必要なマッチングツールです.
電動エンジンの電源ユニットも海上パイプライン建設のために特別に設計されており,船舶キャビンの汚染を減らすことができます.

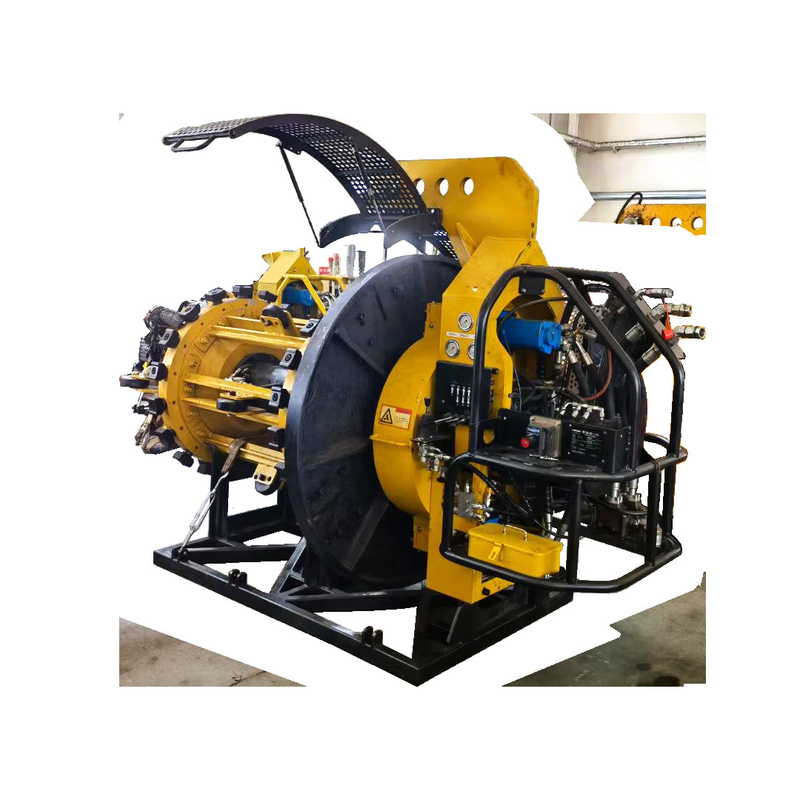

高速液圧管の溝機フィールドパイプラインの建設機器 0

一般情報

18"から56"のパイプ直径を面する機械が利用できます.

2精度であらゆる種類のベールを加工する

3高速の beveling,高効率と省エネ

4切断容量は大きく,各パイプ端の平均使用時間は1〜2分です.

5, ディーゼルエンジンを駆動する水力装置が陸上パイプライン建設に使用される/ 電気エンジンを駆動する水力装置が海上パイプライン建設に使用される.

製品パラメータ

モデル	HGK814	HGK2026	HGK2432	HGK3240	HGK3648	HGK4856
パイプサイズ (in)	8~14	20~26	24~32	32~40	36~48	48~56
パイプ厚さ (mm)	10~22	10~22	14.6~30	14.6~30	14.6~50	14.6~50
軸速 (rpm)	0~40	0~40	0~40	0~40	0~40	0~40
シャフトフード (mm/min)	0から10	0から10	0から10	0から10	0から10	0から10
道具用アプロン	2~3	3~4	4	4	4	4
切断筋 (mm)	90	90	90	90	90	90
トランスミッションタイプ	水力モーターまたは電気駆動
飼料の伝達	液体シリンダー
体重 (t)	1.2	2.5	3.5	4	4.2	4.5
尺寸 (mm)	1900×800×1050	2100×950×1250	2900×1000×1450	3256×1952×1776	3459×2002×2002 試聴する	3332×1972×2165
水力発電所	HPS133	HPS133	HPS133	HPS133	HPS133	HPS133

製品の特徴

1移動標準を満たすために水力発電所と機械セットを組み合わせる柔軟な送信システムを採用

2主なドライビングシステムは,負荷と衝撃波の衝撃を征服することができる,水力駆動とメカニズムを伝達するドライビング回転プレートを採用します. 特徴は高い硬さ,そして安定して信頼性の高い切断です.

3補給の伝送システムは,水力システムを採用します. 高い補給精度と大きな力を備えています.

4主な送信とフィードリング・ムーブメントは,閉じたタイプのフィードバック・システムを採用し,高いベーブル・ボリュームと高効率を備えています.

5, 全体のシステムはパイロット水力制御とプレート制御コンポーネントを採用し,シンプルで高度な自動化,信頼性があり,操作と保守が簡単です.

6クリーンタイプクイックカップラーは,汚染液体油を減らすことができます.

7,ガソリンエンジンは,ガソリン自動調整装置を装着し,ベーリング作業を除いて,ガソリンエンジンは,静止速度状態で,大幅にエネルギーを節約することができます.

8システム独自の温度補償機能,迅速な応答能力.

9液圧システムは,非常に冷たいまたは暑い,湿ったエリアに適した,作業効率を改善することができます.

製品の主要成分

私は...機械セットの技術点

1切断中に安定したクランプを確保することができます. 接続棒を追加または削減することで,クランプセクションが異なるパイプ直径を満たすことができます..

2模倣技術を採用し,パイプの丸さに応じてパイプ端に切ることができます. 形状と精度を保証します.異なるマッチに応じて複合のベーブルの任意の種類を仕上げることができます.図9と図10を参照.

3高い切断効率と長寿を特徴としています.図11を参照してください.

4独特の発明回転プレート駆動と供給駆動を採用し, 明確な機械的および水力フィードバックシステムを形成し, 小流量オイルポンプを使用し, 安定した切断を提供することができます.刃の衝突やエンジンの詰め込みを避ける.

高速液圧管の溝機フィールドパイプラインの建設機器 4 高速液圧管の溝機フィールドパイプラインの建設機器 5 高速液圧管の溝機フィールドパイプラインの建設機器 6

II について操作の鍵となるポイント

1吊り上げ装置によってパイプ先端の前に向き機械を上げ,パイプにクランプセクションを挿入し,緊張操作パイプの内部に対してサポートするすべてのクランプシューズを置く,クランプのセクションがパイプの中心に固定されていることを確認パイプ

2速食ジョイスティックを操作し,パイプ端近くの回転プレートを迅速に操作します. 主軸回転プレートのジョイスティックを操作し,主軸回転プレートは,セット速度に応じて回転するビーブツールを取る,その後,メインシャフトを操作するプラントを回転するジョイスティックを供給し,ベーブル作業を開始.

3, バイブリング作業の後, 主軸を操作する給餌を停止するためにプレートジョイスティックを回転する, ストップを回転プレート,パイプ末端を正確にするために,レードオフ速度で2〜4回を回転する,速度を上げ回転速度を上げストップし,クランプを解放し,次の関節に移動します.

III についてパワーユニット

発電所は,エンジン,水力ポンプ,水力油タンク,ディーゼルタンク,ラジエーター,フィルターシステム,水力ホース,操作パネル,などで構成されています. 発電所は,高速カップラーによって設定されたマシンに接続します,信頼性があり操作も簡単です

製品写真
