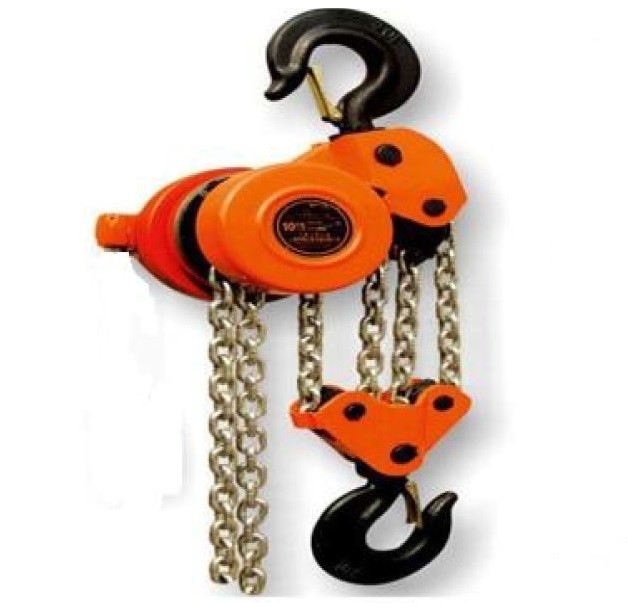

伝統的なタンク持ち上げ構造 チェーンステンレス鋼の電気持ち上げ

大型石油化学貯蔵タンクは,通常,引き上げと転覆によって構築されます.逆転プロセスの鍵はタンクボディの引き上げです.特定のプロセスや 支援機器の種類もたくさんあります.
この論文では,主に,新しいタイプの電気ホイストをリフティング機器として使用する,大型貯蔵タンク製造における電気ホイストグループリフティング逆転方法の使用を紹介しています.制御システムに微調整回路を追加システムには,スムーズなリフティング,良い同期,高速な建設速度,低設備コスト,高効率,良い安全性,自動ロック機能の利点があります.簡単にインストール 品質管理 など大型貯蔵タンクの建設では,この建設方法が高い普及と応用価値を持っています.

低速電動チェーンホイストのパラメータ

電動ハイスター・フリップ・メソッド ハイスター・ストレージ・タンク・スキーム
貯蔵タンクには5T-3Mの電動チェーンホイストのNセットが使用されています.最大5トンの電動チェーンホイストの最大使用量は最大トンナージーの60%です.つまり3トンを超えません.電動チェーンホイストの最大移動は3メートルです (長さはカスタマイズできます).
最初の円盤に拡張リングを設置し,拡張リングの底面は,最初の円盤の底辺から約200mmです.タンクの内壁から400mm離れた場所にリフティングコラムを設置する.そしてタンクの壁の内周周周に均等に N の持ち上げ列を配置柱の上端とタンクの下端のプレートの間に8桁の斜面支柱を作るために2つの引力棒を使用します.丸い円を形成するために引っ張る棒で一緒に隣接する2つのリフティングコラムを引っ張る. リフティングコラムの対応する拡張リングにリフティング耳を溶接する. 拡張リングをブロックするために拡張リングの上端のタンク壁にストップブロックを溶接する.電動チェーンをリフティング・ラグの上部にあるリフティング・コラムに吊るす.拡張リングのリフティングラグにハックが固定され,電動リフティングを順番に設置します.すべての電動リフトの電源コードを総制御テーブルに接続する電気ホッドの集中同期制御,すべての電源源をオンにします. 電気ホッドは,すべての電源をオンにします.そして,各電気ホッドを事前に締めすべての電動ホッドの力が均等か確認し,すべての引き上げポイントが正常か確認します. すべて正常であれば,それを引き上げることができます.集中制御に調整されていますすべての電動ホッドが一緒に上昇するように,全体的な上昇ボタンが接続されています.全コンソールが分離制御に変換される必要がある.解散した電動ホッドは,再び前密着し,その後,全体のリフト,上昇が指定された高度に上昇するまで,そして最後にリフトの高さは,別々の調整によって調整されます.そしてコミングボード垂直シームを溶接し,ストップブロックを溶接した後,すべての電気ホイストを全体として下ろし,最初の円盤が回りの第二の円盤に再び落ちるように,最初の円盤の全体的な持ち上げが完了するように; リングシームの溶接が完了した後,拡張リングを緩め,電気ハイスターを使用して,拡張リング全体を第二のリングプレートの指定の高さに下げます.そして次のリフトに備える.

主要な要素
