製品詳細
証明: ISO 9001:2000
支払いと送料の条件
モデルNO: |
SQD-XXX-100S F |
最高の高さ: |
>400mm |
条件: |
新しい |
キーワード: |
液体タンクジャック |
エンジニア 海外サービス: |
5 メートル 以上 の タンク |
理論上 持ち上げ能力: |
123kN |
総高さ: |
3460のmm |
輸送パッケージ: |
容器 |
仕様: |
SGS,ISO9001,CE |
商標: |
ウィンコウ |
原産地: |
中国 |
Hsコード: |
8425421000 |
供給の能力: |
5000 |
販売後サービス: |
遠隔教育 |
保証: |
90 日 |
タイプ: |
油圧ジャック |
構造: |
油圧ジャック |
容量 (負荷): |
21-30t |
電力源: |
液体 |
カスタマイズ: |
利用可能 カスタマイズされた要求 |
モデルNO: |
SQD-XXX-100S F |
最高の高さ: |
>400mm |
条件: |
新しい |
キーワード: |
液体タンクジャック |
エンジニア 海外サービス: |
5 メートル 以上 の タンク |
理論上 持ち上げ能力: |
123kN |
総高さ: |
3460のmm |
輸送パッケージ: |
容器 |
仕様: |
SGS,ISO9001,CE |
商標: |
ウィンコウ |
原産地: |
中国 |
Hsコード: |
8425421000 |
供給の能力: |
5000 |
販売後サービス: |
遠隔教育 |
保証: |
90 日 |
タイプ: |
油圧ジャック |
構造: |
油圧ジャック |
容量 (負荷): |
21-30t |
電力源: |
液体 |
カスタマイズ: |
利用可能 カスタマイズされた要求 |

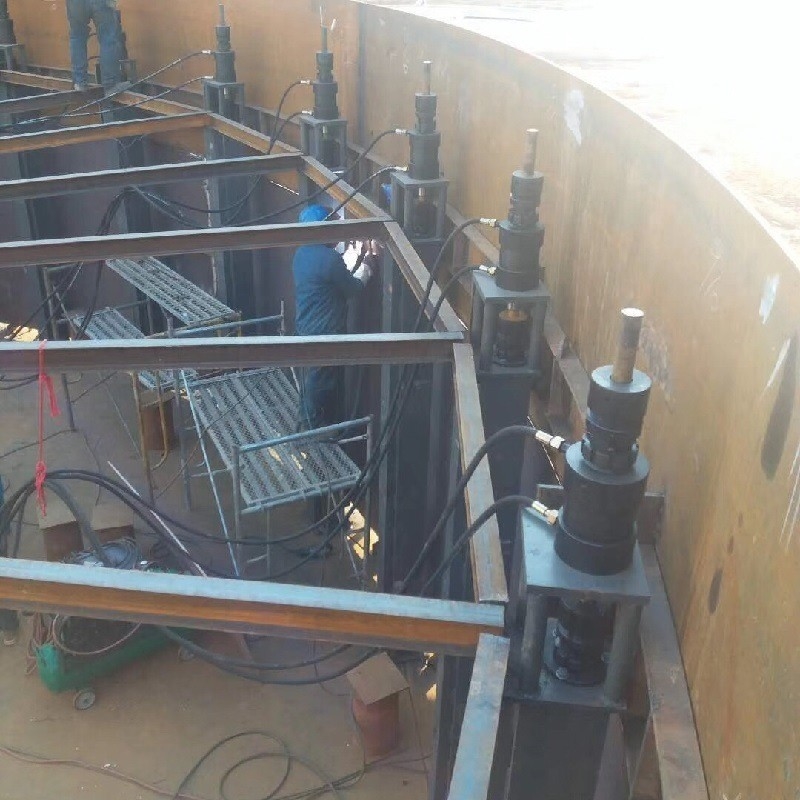

油圧ジャッキ装置は、油圧オイルを動力とする新型の特殊な昇降装置です。油圧シリンダーピストンの往復運動を押し出すことで、ピストン上端に接続された上部クランプ機構とシリンダー下部に接続された下部クランプ機構の間で負荷変換を行い、昇降を実現します。油圧ジャッキ装置は、垂直離着陸作業に使用される単動2段油圧シリンダーで、復帰には外力または自重が必要です。この装置はコンパクトで安定しており、操作が簡単で、負荷調整が可能で、設置が速く、高い同期精度を備えています。
参照パラメータ
| 最大圧力 | 25MPa |
| 出力 | 11KW |
| 定格油流量 | 40L/min |
| モーター回転速度 | 1470r/min |
| オイルタンク容量 | 240L |
| システム温度 | 20-60℃ |
| オイルフィルター精度 | 20μm |
| 電圧 | 主電源220V、3相) |
| システムオイルの種類 | L-HM46# 耐摩耗性油圧オイル |
| 総重量 | 370Kg |
| 外形寸法（mm） | 950*850*820 |
| 理論揚力 | 123KN |
| 定格揚力 | 120KN |
| 定格油圧 | 18MPa |
| 油圧ストローク | 100±0.5mm |
| 滑り容量 | ≤5mm |
| 重量 | ≤30Kg |
| オイル出口 | M16*1.5 |
| ジャッキベースの設置サイズ | φ120円周上に4-M16を配置 |
| 上下チャックの設置サイズ | φ110円周上に3 * 16U穴を配置 |
| サイズ（mm） | 138*138*500 |
| 適切なリフティングロッド | φ32丸鋼（45#） |
| チャック装置 | ねじ機構 |
| 全高 | 3460mm |
| リフティングロッドの高さ: | 3900mm |
| スライダーのストローク | 2630mm |
| スライドブロックガイドホイールの数量 | 4個 |
| リフティングロッドの直径 | φ32mm |
| 拡張ループサポートと地面の間の距離 | 310mm |
| サイズ（mm） | 3900*300*300 |
