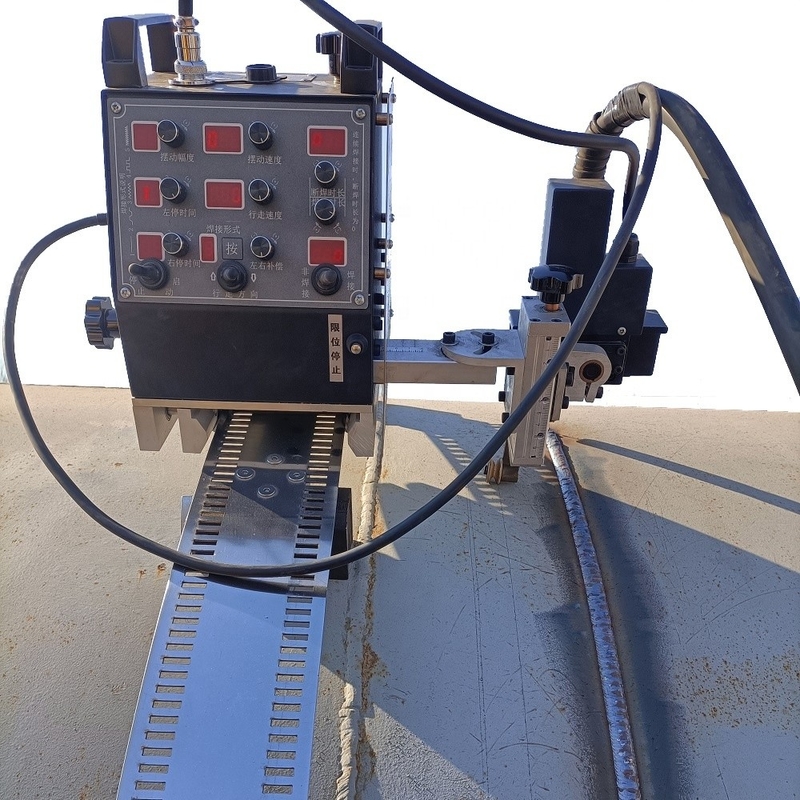

タンク溶接工事のための精密自動溶接トラクター

製品詳細

起源の場所: 江苏,中国

ブランド名: WINCOO

支払いと送料の条件

価格: $6,500.00/sets 1-99 sets

パッケージの詳細: 段ボール

供給の能力: 3000セット/セット/月

最良の価格を入手する

製品詳細

製品説明

ハイライト:

適用業種:	製造工場,建設工事	ショールームの場所:	なし
動画の出荷検査:	提供	機械試験報告書:	提供
販売形態:	新しい製品 2020	主要部品の保証:	1 年
コアコンポーネント:	モーター	状態:	新しい
形成する時:	スタンダード	溶接モード:	ティグ/ミグ/MAG/SAW (オプション)
溶接の直径:	80mm	寸法:	245520290mm
使用:	タンクシームの溶接	電圧:	220V
保証:	1 年	主要な売り物:	オートマティック
重量 (KG):	10.4 KG	パワー (kW):	4
製品名:	タンク溶接機	適用する:	タンク建設
動作モード:	自動シーム溶接機	溶接方法:	MAG 溶接
色:	顧客	溶接材料:	炭素鋼ステンレス鋼アルミニウム

適用業種:	製造工場,建設工事
ショールームの場所:	なし
動画の出荷検査:	提供
機械試験報告書:	提供
販売形態:	新しい製品 2020
主要部品の保証:	1 年
コアコンポーネント:	モーター
状態:	新しい
形成する時:	スタンダード
溶接モード:	ティグ/ミグ/MAG/SAW (オプション)
溶接の直径:	80mm
寸法:	245520290mm
使用:	タンクシームの溶接
電圧:	220V
保証:	1 年
主要な売り物:	オートマティック
重量 (KG):	10.4 KG
パワー (kW):	4
製品名:	タンク溶接機
適用する:	タンク建設
動作モード:	自動シーム溶接機
溶接方法:	MAG 溶接
色:	顧客
溶接材料:	炭素鋼ステンレス鋼アルミニウム

タンク溶接工事のための精密自動溶接トラクター

WINCOO ENGINEERING CO.,LTD

Wincoo Engineering Co., Ltd (WINCOO) は、パイプ製造、タンク建設、パイプライン建設、産業生産ライン、クリーンエネルギープロジェクト、その他の産業分野において、クライアント、製造業者、EPC/C企業に最適なソリューション/機器を提供することに従事しています。

タンク溶接用の、シンプルで安価で使いやすいストレートまたはフレキシブルレール溶接機。

フレキシブルレールトラック

ストレートレールトラック

製品の特徴

I. 製品の溶接機能

1、5種類の溶接ハンドリング技術を搭載し、手動ハンドリングを完全にシミュレートし、溶接シームの外観を均一にし、より速く、より安定しています。

2、溶接幅は0〜30mmの広い範囲で調整可能で、あらゆる種類の薄板、厚板溶接に対応できます。

3、溶接幅は0〜30mmの広い範囲で調整可能で、あらゆる種類の薄板、厚板溶接に対応できます。

4、本機は、あらゆる距離の断続溶接を実現でき、長さと速度を自由に調整できます。

5、本機は、点火なしで溶接軌跡をデモンストレーションでき、便利で直感的です。

6、コントロールパネルはフルデジタル表示で、データの調整と記録が容易で、メモリ機能を備え、次回の使用時に最後のデータを自動的に復元します。

7、溶接後自動停止、機械の2つの走行方向にリミテッドストップコンタクトを設定し、コンタクトポイントを事前に溶接の終わりに配置し、過溶接を防ぐためにそのポイントで自動停止します。

II. 製品設計の特徴

1、本機のスライドトラックは、高度な工作機械に特別に使用されるリニアトラックを採用しており、クリアランスゼロの操作、スムーズな走行、スタックなし、変形なし、機械の完全性の向上を実現しています。

2、機械のすべての方向は高精度ねじピッチで調整され、より速く、より安定し、より正確です。

3、すべての部品は高度なCNC工作機械で加工されており、精度と耐久性が大幅に向上しています。

4、全体の高温スプレープロセス+アルミニウム酸化により、機械全体の外観をより高いレベルに引き上げています。

5、特別なロボット溶接ガンを搭載し、溶接品質が向上し、より安定しています。

III. 製品の全体的な使用機能

1、本機は一体型設計で、使いやすく、あらゆる種類の煩雑な外部制御線を削減し、ラインや制御への損傷を効果的に防ぎ、作業環境をより簡潔にします。

2、トラック上の磁気シートを長くすることで、同じ吸引力でスイッチの重量と数を減らし、女性でも簡単に設置できます。

3、トラックエンド用の特別な接続プレートの設計は注目に値します。ボルトは前方方向に使用され、2つ以上のトラックをより長い全体に接続できます。ボルトを逆に使用すると、トラックを高速かつ正確に重ね合わせることができ、無限のサイクルの長さを実現できます。

4、機械の駆動と制御はすべてAC 20V電圧を採用しており、より安全です。

5、本機で使用されているプロフェッショナル溶接ガンは、他の溶接機を使用している場合でも、さまざまな溶接ガンジョイントに対応でき、完全に問題なく使用できます。

6、本機に付属のツールボックスは、当社独自のものです。ツールボックスは使いやすく、耐久性があります。必要な小さなツールをツールボックスに収納することで、ユーザーがツールを探す時間を短縮し、作業効率を向上させることができます。内容：ヒューズ、溶接ガンの導電性ノズル、あらゆる種類の内角レンチ、ボックス定規、メモ帳、ペンなど。完璧な溶接が調整されたら、溶接パラメータ、溶接機の電圧と電流、および機械のコントロールパネルのさまざまなパラメータを記録します。次回同じ溶接に遭遇した場合は、パラメータを入力し、溶接を完全にコピーします。

7、柔軟で使いやすく、非溶接工でも完璧な溶接ができ、1人で複数の機械を同時に操作できるため、人件費を大幅に削減し、溶接品質を向上させ、作業効率を向上させます。

製品パラメータ

項目
構成	注記			ストレートレールタイプ
構成		ソフトレールタイプ	外部電源	ストレートレールタイプ
AC 220V 50/60 Hz	三穴			動作電源
AC 20V	各ドライバーの使用			寸法
245520280cm	245520290cm	長さ幅高さ	重量
8.6 kg	10.4 kg	メインホスト	トラックタイプ
リニアモーションガイド	自動調心フレキシブルスライドレール	ドライブモード
ギアドライブ	スプロケットドライブ	溶接速度
0〜1650mm/min	最速			最も薄い吸着板の厚さ
3mm	磁気的に魅力的な金属			溶接ガンの調整範囲
65mm	上下のインチング			80mm
		左右のインチング			+ -60°
		スイング角度			+ -25°
		行進角度			停止左、停止右
		スイングフォーム			動作機能
0-100mm/min	スイング速度			0-2.5秒
		左右の滞留時間			+-14mm
		スイング幅			+-5mm
		補正用センター			設置手順

ストレートレールの設置：ステップ1

* 6つのM4*12六角穴付きボルトを使用して、トラックに3セットのマグネットシートを取り付けます。マグネットハンドルが磁気ストリップの方向にあることに注意してください。トラックが組み立てられます。別のトラックセットをエンド接続プレートに接続して、無限循環で使用できます。

ステップ2

* トラッククラッチを外し、溶接ロボットをトラックに取り付け、クラッチを閉じると、使用時にホストが正常に歩行できます。

フレキシブルレールの設置：ステップ1

* 3セットのマグネットを、12本のM6*16フラットヘッドボルトを使用して、トラックの中央にある3つのマグネット位置に取り付け、締めます。

ステップ2

* トラッククラッチを外し、溶接ロボットをトラックに取り付け、クラッチを閉じると、使用時にホストが正常に歩行できます。

ステップ3

* 押え板、超薄型フラットパッド、ソフトレールをマグネットアルミブロックに3本のM6*16フラットボルトで順番に取り付け、締め、トラックを組み立てます。別のトラックエンドセットをプラテンの下に挿入して、ワイヤレス循環を行うことができます。

ステップ4

* 外部補助を適切な高さに調整し、溶接中は溶接部分にスライドサポートを維持します。これにより、溶接ガンの高さや揺れを効果的に防ぐことができます。

主要コンポーネント

番号
項目	構成	数量	備考	1
機械本体	移動システム	1セット	自動溶接用特殊溶接ガン	発振器
				1セット	自動溶接用特殊溶接ガン	制御システム
				1セット	自動溶接用特殊溶接ガン
				2セット	指定された位置で自動的に溶接を停止	フレキシブルレール/トラック
				2個	Φ1.0、Φ1.4それぞれ1つ	マグネットホルダー
				8セット	4セット/個	2
溶接電源	変圧器、ヒューズなど	1セット	自動溶接用特殊溶接ガン	3
溶接電源	MIG 500	1セット	自動溶接用特殊溶接ガン	4
溶接ケーブルとガンホルダー	5メートル	1セット	自動溶接用特殊溶接ガン	5
スペアパーツ	溶接トーチの導電性ノズル	5個	1A	スペアパーツ
スペアパーツ	溶接トーチの導電性ノズル		溶接トーチの導電性ノズル	2個	Φ1.0、Φ1.4それぞれ1つ	6
ツールキット	六角ソケットレンチ	4個	サイズ3、4、5、6それぞれ1つ	資格証明書
				1個	製品写真
				1個	製品写真

当社のサービスと強み

プロジェクト入札の段階で、クライアントがより短いプロジェクト実行時間、より少ない人件費、より高い効率の建設/製造方法、およびより優れた品質で表彰されるように、実行可能なソリューションを提供する能力があります。
クライアントの施設/サイトのスペースの利用可能性に基づいて、プロジェクトのスケジュール、品質、コスト、生産性に関する一致した構成を研究/設計し、提示して、プロジェクトの要件に従って生産ペースを保証することができます。

プロジェクトの実行をサポートするために、さまざまな消耗品、ツール、機器/機械から特別な商品まで、プロジェクト材料を迅速に供給する消防士として常に準備ができています。柔軟性をもって、中国での調達エージェントとして、必要な供給リソースを求めることも喜んで行います。
